Technik der Gabriel-Keramik Kachelgrundöfen

Die Kachelgrundöfen von Gabriel-Keramik sind Weiterentwicklungen der traditionellen schwedischen Kachelöfen mit dem 5-kanaligen Zugsystem unter Verwendung moderner Baustoffe und Montagetechniken, inklusive einem austauschbaren Brennraum nach dem aktuellen Stand der Technik.

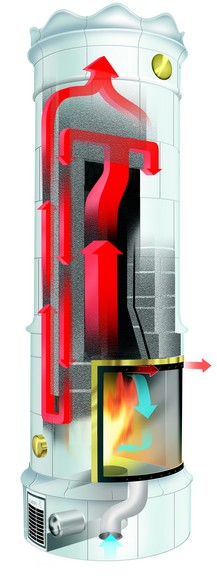

Der Hauptzug bildet die Verlängerung des Brennraums. In ca. 1,80m Höhe teilt er sich in zwei Züge, die die Rauchgase vorne rechts und links nach unten führen. Nach der Wende steigen die Rauchgase hinten links und rechts nach oben und vereinigen sich wieder. Nach vollständigem Abbrand wird der Absperrschieber im Kachelofen geschlossen, um eine Auskühlung durch den Kamin zu verhindern.




Aufbau des Ofenkerns mit vorgefertigten Schichten aus schwerem Material (Hauptbestandteil: Olivin)
und traditionellem schwedischen 5-kanaliges Zugsystem



1.4 - 2 to wärmespeichernde Masse

Wärmespeicherkapazität 165 MJ

nach 21 Stunden sind noch 25% der Wärme gespeichert




Messing-Aussentüren, oder als Optio verchromte Türen


Innentüre mit großem Glaseinsatz mit "Scheibenspülung"


durch lange Züge im Ofen nur geringe Wärmeabgabe in den Schornstein

gemessener Wirkungsgrad 93,4% vom staatlichen Schwedischen Prüfungsinstitut (SP)

erfüllt alle Anforderungen und Abgas-Grenzwerte nach DIN EN 15250, 15a B-VG, DIN plus BlmSchV I und BlmSchV II


freistehender innerer Ofenkern zur Absorbtion thermischer Ausdehnungen; Kacheln werden an den äusseren Ring geklebt


Strahlungswärme


zusätzlicher Warmluftanteil, kann optional mit Ventilator verstärkt werden



auch Aussenluft-Erwärmung oder externe Verbrennungsluftzufuhr möglich

Der Brennraum wird als fertige Kassette eingesetzt. Der Brennraum ist nach oben offen so dass die Flamme Zeit und Raum für eine vollständige und saubere VErbrennung hat. Im Brennraum wird vorgewärmte Sekundär und Tertiärluft zugeführt..
In dem Brennraum wird über Rohre Luft ( Raumluft oder Aussenluft) erwärmt die und dann in den Raum abgegeben.
Für diesem Brennraum ist auch die Zufuhr der Verbrennungsluft von aussen möglich. Der Ofen ist auch in Bauart 1 (selbst zufallende Türe) erhältlich.

Weitere Infos zu Gabriel-Keramik finden Sie auf http://www.gabrielkakelugnar.se
